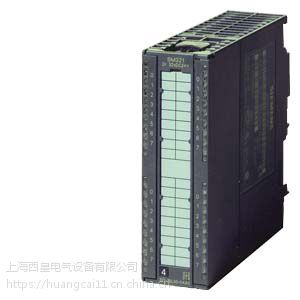

数字量输出模块用于从控制器向过程变量输出数字量信号。数字量输出模块把 S7-300 的内部信号电平转换成过程所要求的外部信号电平。

用于连接电磁阀、接触器、小功率电机、灯和电机启动器。

Design

数字量输出模块具有下列机械特性：

• 紧凑型设计：

• 绿色 LED，用于指示输出的信号状态。

• 前连接器插座，通过前门保护。

• 前门上的标签区。

• 连接器针脚分配，用于在前门内部进行配线。

• 安装方便：
  没有插槽规则；输出地址由插槽决定。
  当在 ET 200M 中与有源总线模块一起使用时，可以进行热插拔，而不会有任何反应。

• 方便用户接线。

• RC 滤波器 （用于继电器模块 6ES7 322-1HF20）：
  继电器模块 6ES7 322-1HF20-0AA0 有一个可连接的 RC 网络(300Ω/0.1μF) ，用于大电感负载开关时灭弧(功率因数 = 0.4)。例如，这样可以：

• 对于框架规格 5 的 NEMA 电机的起动器，触点寿命从 100,000 增加到 200,000 次切换操作。

具有8、16、32或64通道的模块。

对于EM231 RTD（热电阻）两通道输入模块，不再占用空的通道，后面的模拟量输入点是紧接着排地址的。温度模拟量输入模块（EM231 TC、EM231 RTD）也按照上述规律寻址，但是所读取的数据是温度测量值的10倍（摄氏或华氏温度）。如520相当于52.0度。

 注意：如果没有把握，可以在线检测到模块的起始地址，方法是：STEP 7-Micro/WIN中的菜单“PLC > Information”里在线读到。

关于Siemens S7-200的模拟量模块，有2个大家（尤其是初学者）需要注意的：

1、关于地址，其实S7-200的地址很简单，跟相对位置有关，每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。可以通过编程软件information菜单来在线查看；说需要注意的就是地址都是偶数，比如AIW0 AIW2 ，没有AIW1之类的，输出地址也需要注意，比如EM235虽然只有1个通道输出，但是占用2个地址，下一个模块必须隔个地址输出，比如有CPU旁扩展2个相连的EM235，那么模拟量输出地址分别为AQW0和AQW4;

2、关于拨码开关，不同的拨码开关对应不同的测量方法，物理量的性质等等，这里最要注意的是，拨码开关必须断电后重新上电才有效。而且需要注意的是拨码开关同时对所有通道有效。
